車上的 CarPC 已經操了5年，去年底忽然無法開機
只是當時實在是懶得修，結果一拖就是半年...
最近已經受夠了開車時只有收音機的日子
決定再來個 DIY 大改版~
施工項目如下 :
1. 音響按鍵掉漆 - 重新上色 (銀色改黑色)
2. 車用DVD面板觸控不良(公差問題) - 面板公差調整
3. 車用電腦無法開機 - HD掛掉，更換HD & 系統重新安裝
4. 車用控制介面改版 - 換個畫面~

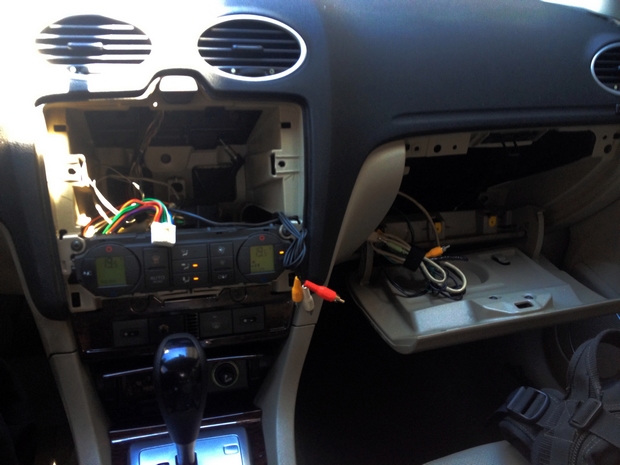

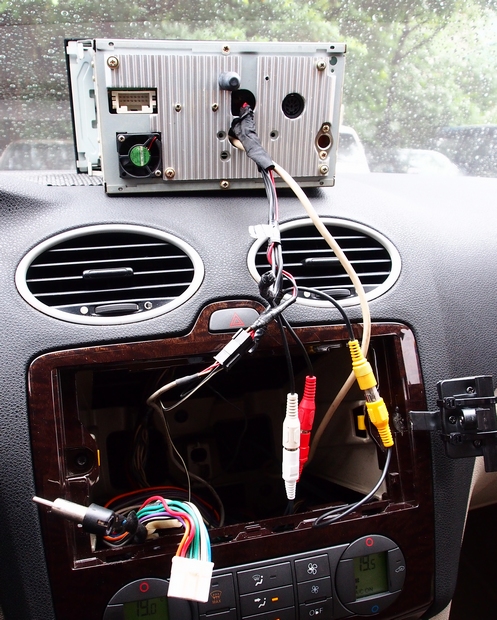

先把車用DVD音響和 PC 拆回家整修

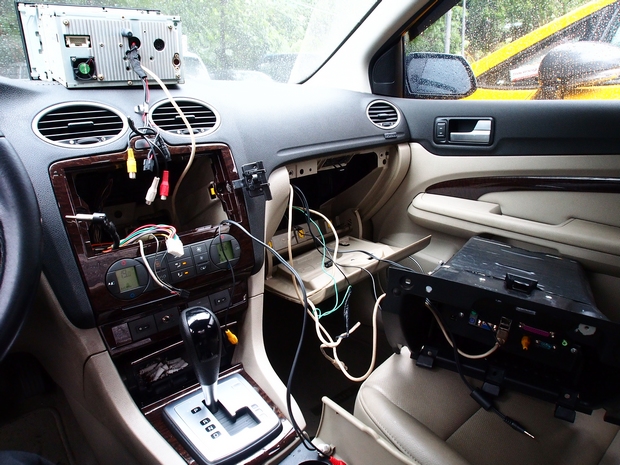

車內一副剛被小偷光顧過的樣子... XD

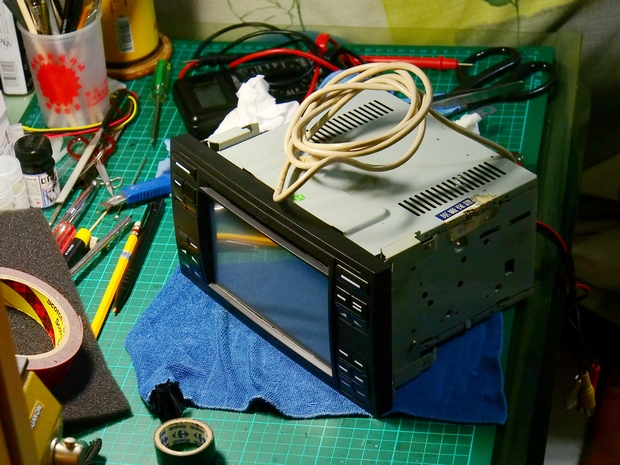

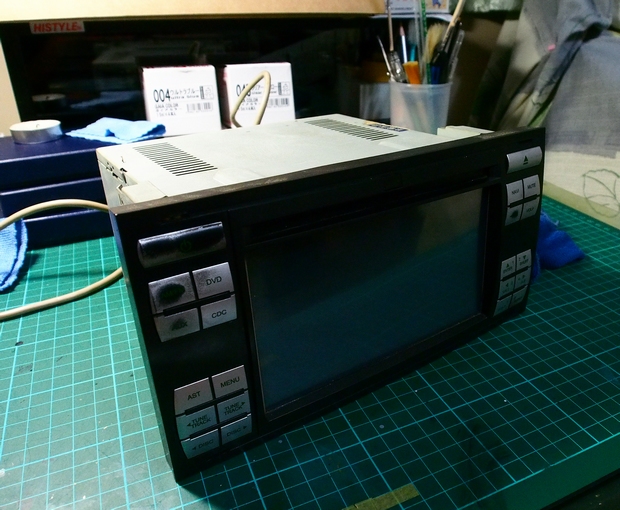

這台車用DVD也算多災多難，先是CD片卡住
之後又被我在改裝觸控板時燒掉GPS輸入電路...

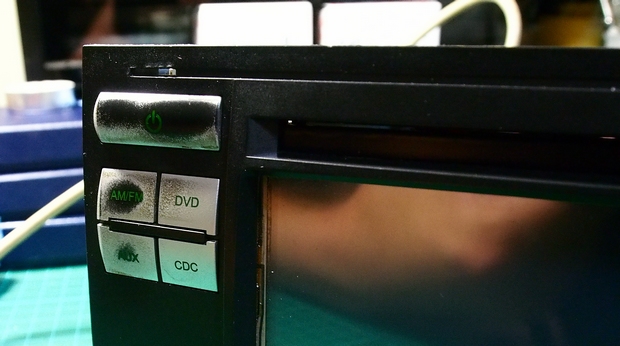

歷經7年的滄桑，按鍵已經嚴重掉漆了

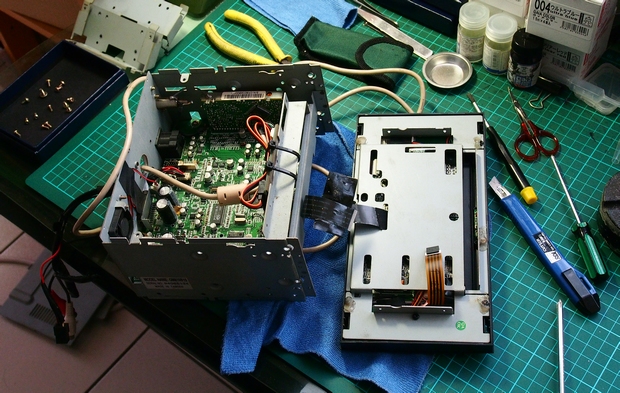

不廢話，先分屍~

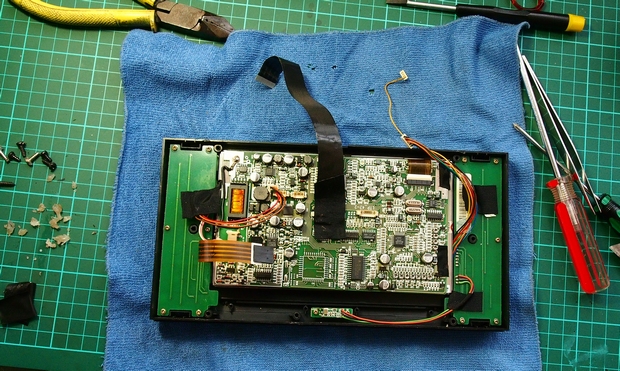

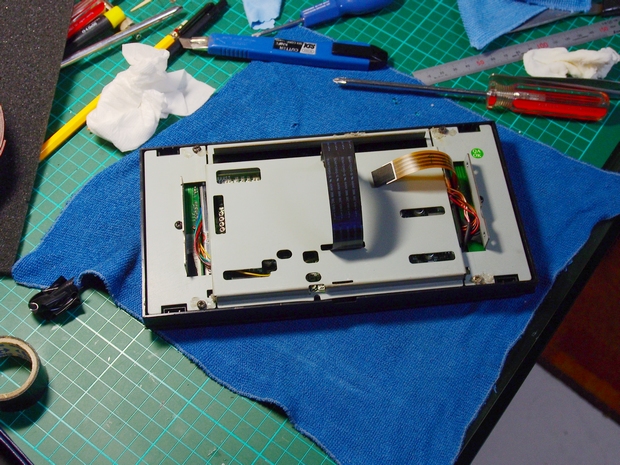

LCD螢幕總成的背面
先前改裝觸控板時是用雙面膠帶黏住的

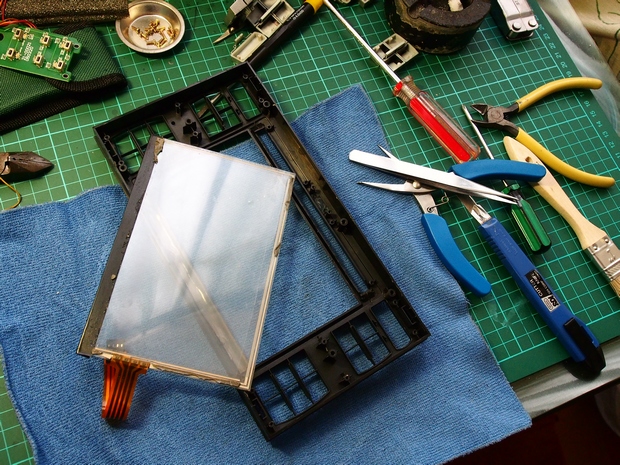

經過耐心的除膠之後，終於把觸控板拆下來了

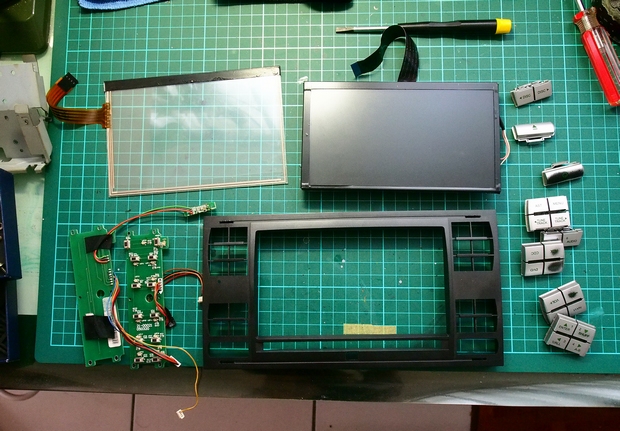

面板零件一覽
上次改裝時沒有算好公差，因此觸控時常接觸不良誤動作
這次要解決這個問題，先假組測量需削除的面板厚度
觸控板接合面削薄 & 研磨
掉漆的面板按鍵要重新噴漆，一併打磨

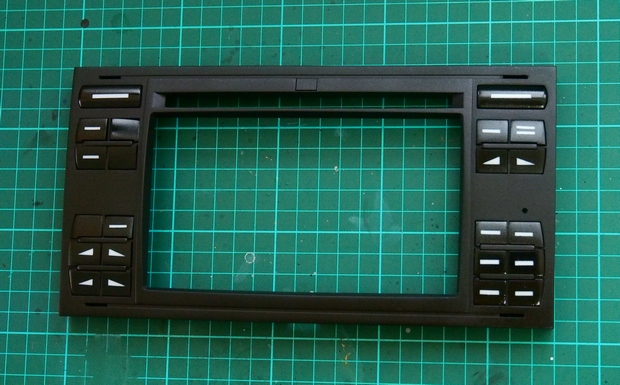

完成~

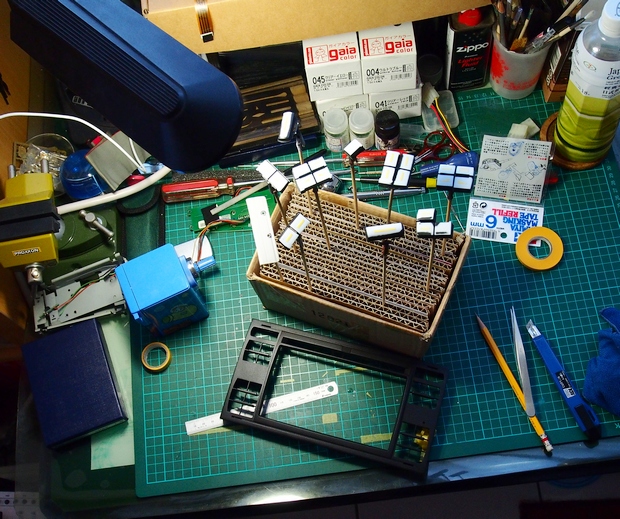

遮蓋噴漆
按鍵上本來想噴字母的，但是手殘的我實在沒信心
最後改用簡單的線條符號來代替按鍵上的文字印刷
面板用了消光黑，按鍵則是半光黑
看起來比較不會太單調
完成啦~ ^^

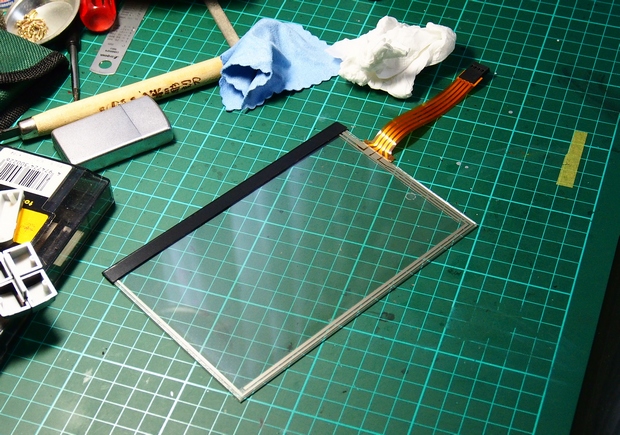

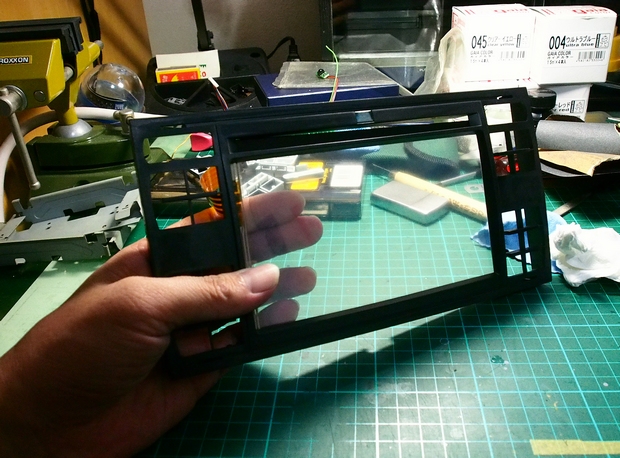

便宜的四線電阻式觸控板
含USB控制電路板總價不超過一張小朋友
不過材質很脆弱，要小心別打破了...

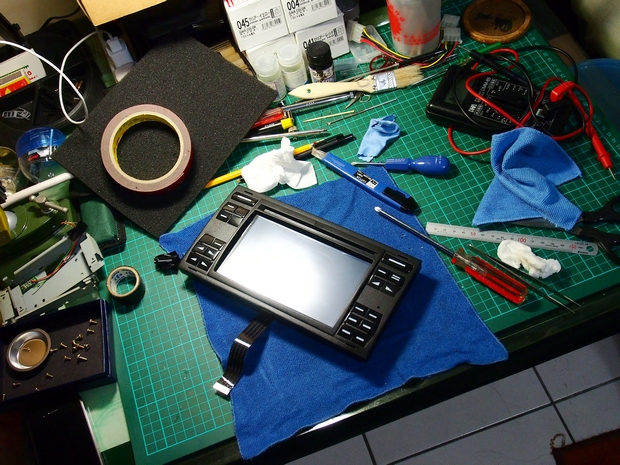

面板組合，背後的是LCD信號 & 觸控信號線
正面外觀，黑色按鍵還不錯看

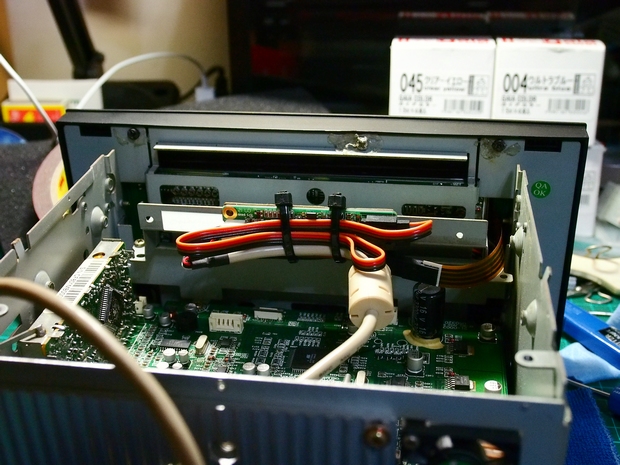

USB觸控電路板用束線帶固定在音響內
線路連接有方向性，要記得標示好...
車用DVD修改完工~ (上面的線路是連接電腦的USB線)

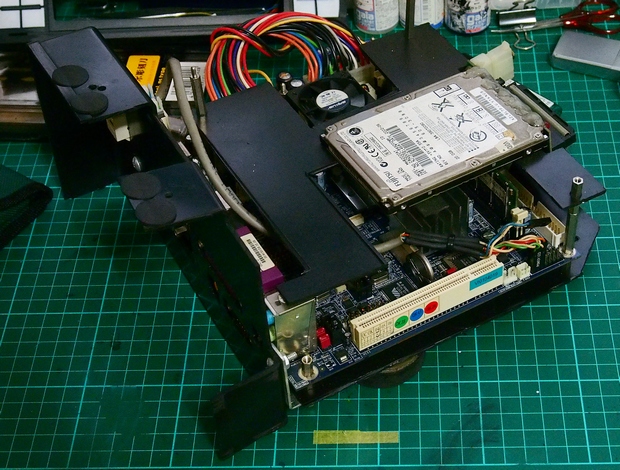

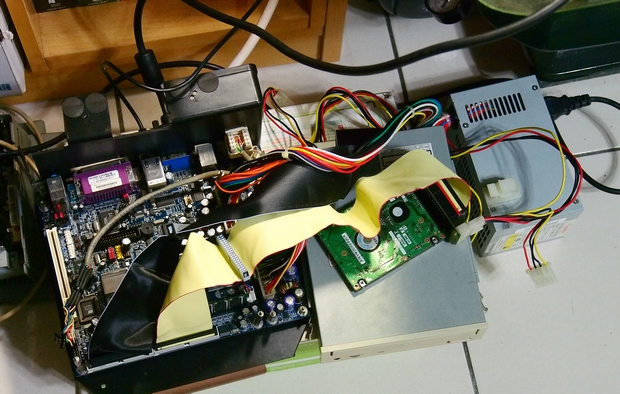

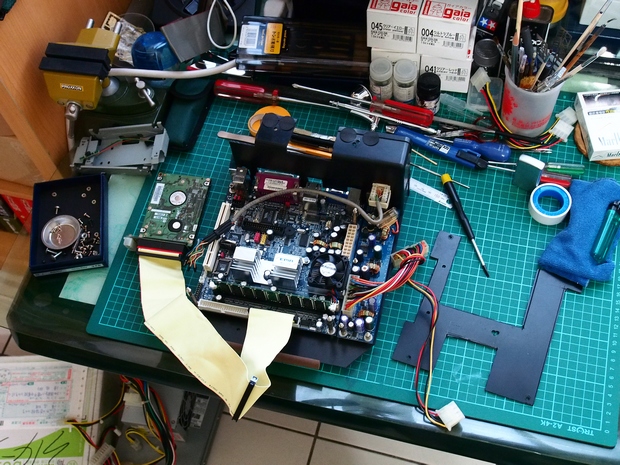

另一邊的 PC，整個拆開把HD換掉

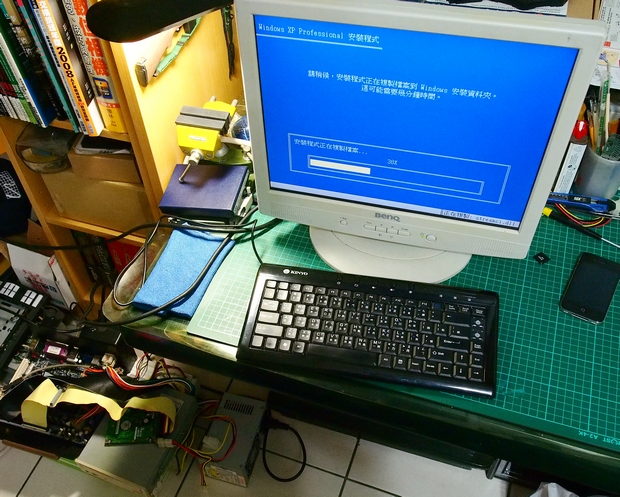

換HD的宿命就是重灌...
C-1000 的VIA板子配上512Mb RAM
當然還是乖乖的採用Windows XP Pro
系統資源有限，服務、登錄、設定... 等等，要做好校調
載入TouchPad Driver進行運作測試，OK

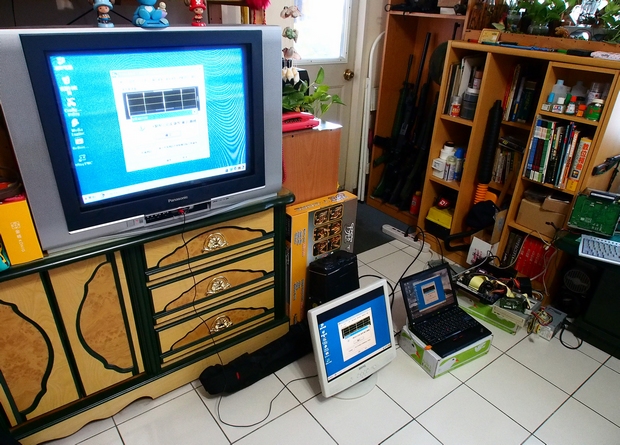

安裝車載PC的控制介面，接著進行測試

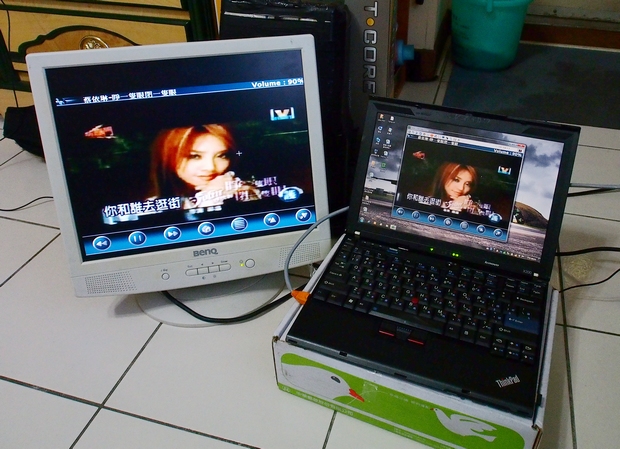

來段MV休息一下 (抽根菸~)
一切測試沒問題後，就要把電腦組裝起來
採用的M/B是Mini ITX規格(17 x 17cm)
加上自製的PC組裝殼，體積還稱得上是迷你級

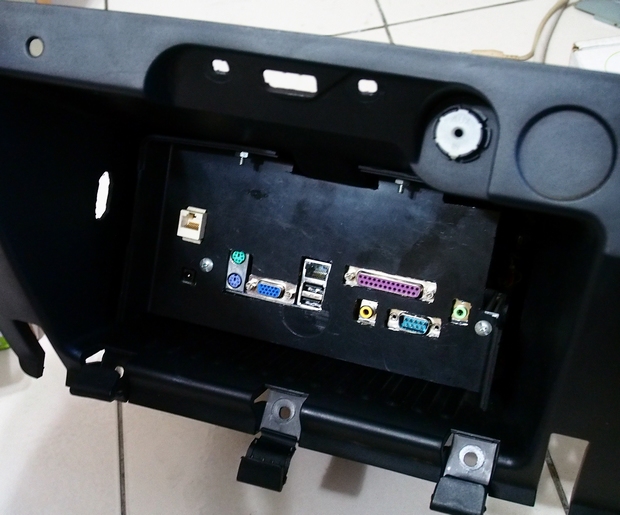

塞到手套箱裡面
側面加裝了一個排熱風扇，不過沒拍到照片
經過一陣翻修，將音響和電腦搬到車上開始組裝
前座真是一團亂啊~

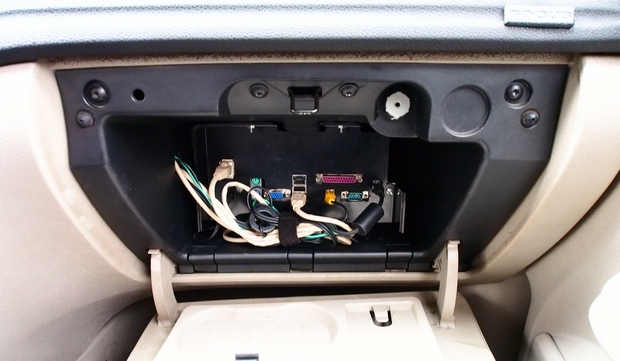

手套箱內的車載電腦
信號線路部份沿用前次的內配線(不外露)
線路再加上磁圈，整理好用束線固定住
車用音響的配線
這裡線路擁擠，要花點時間整理... (搞得我快瘋掉了)

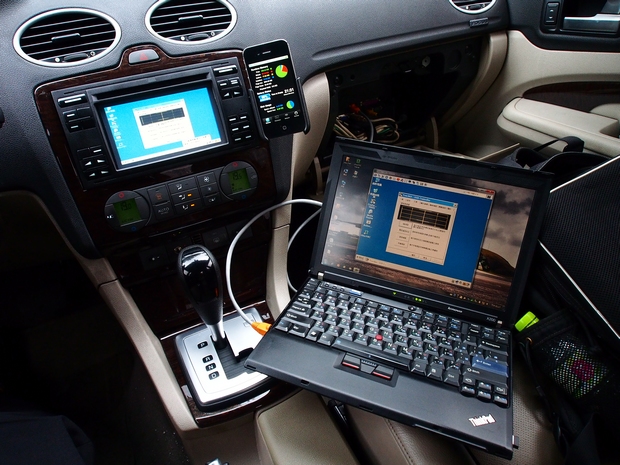

一切就緒，開始做TouchPad的定位校正
由於沒打算在車上用Keyboard & Mouse
因此用NoteBook透過VNC來遙控設定
四點校對OK後，再將MP3、MV... 等等同步進去做DB Update
接著是一連串的音質調整 & 觸控微調...
辛苦了大半個月的時間
總算完工了~

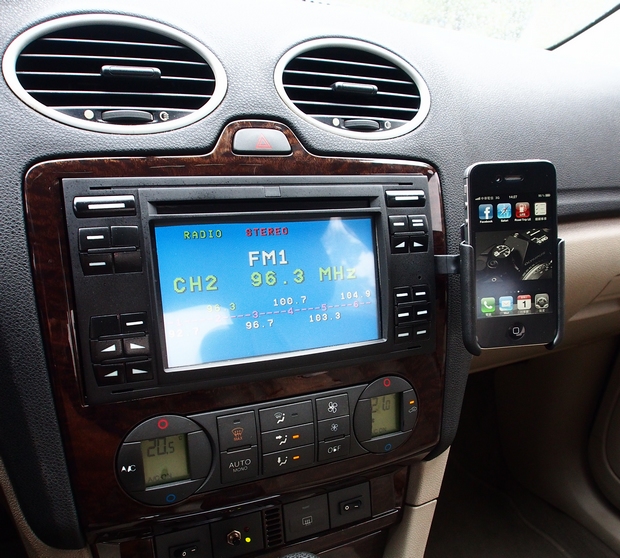

收音機是一定要的啦 !!!

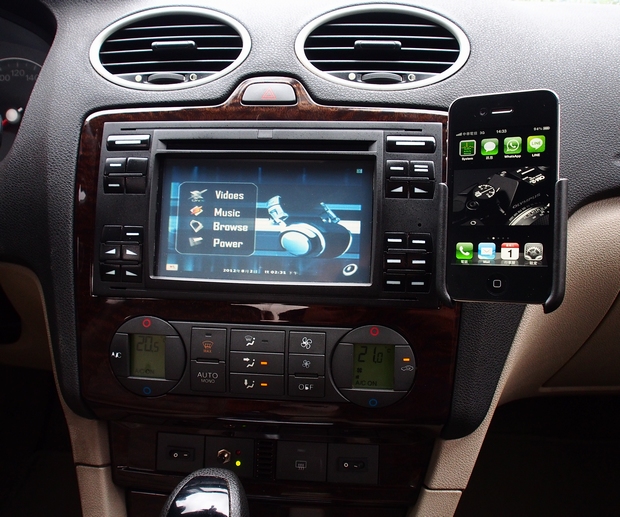

重新修改過的CarPC操作介面
一切簡化，不常用的功能設計了隱藏按鍵避免破壞畫面
從副駕座位看過去，手機座也做了修改，觸控更方便~

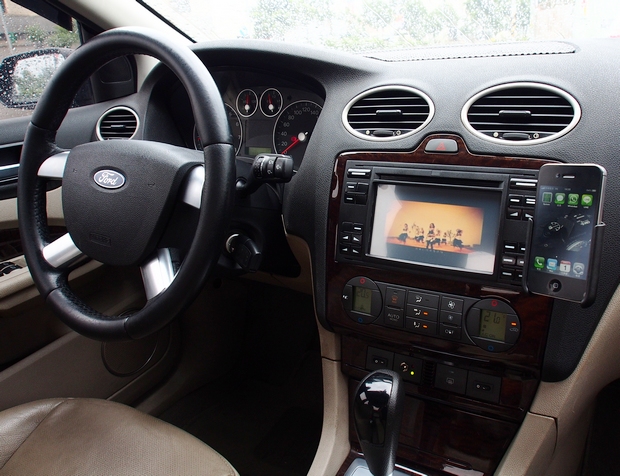

駕駛座的整體外觀，線路全部藏得好好的，簡潔不雜亂
改裝CarPC其實是一件費時、耗力、又麻煩的苦差事
會這麼做的原因，只是沒錢換一組好一點的音響而已... Orz
原本的構想是希望能採用Android平台的媒體播放器來改裝
不過收音機、放大器、快撥桿電路...
這些讓人頭痛的東西我實在是搞不定啊~ >.<
總之，就先這樣將就著用吧
好歹也算是擺脫了沒音響可聽的苦日子了~ ^^
